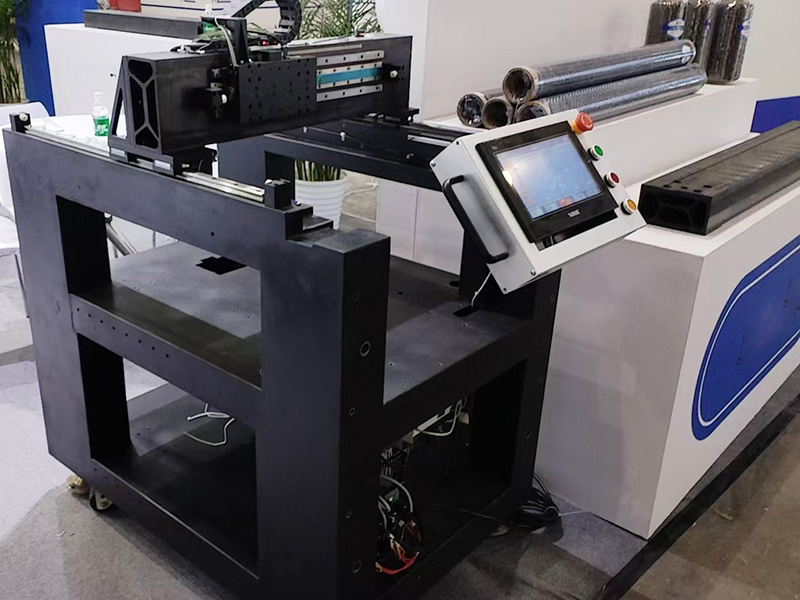

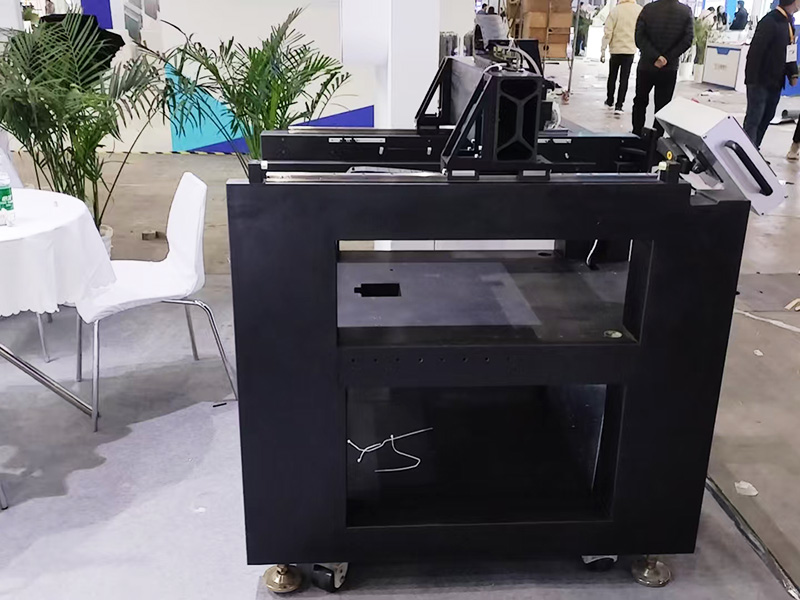

碳纤维横梁光机，矿铸光机，直线电机光机

采用矿物铸造基座和碳纤维梁的创新组合：矿物铸造具有高阻尼特性，可在设备运行过程中吸收振动和热变形，确保系统稳定性；碳纤维梁具有超高的强度重量比和近乎为零的热膨胀系数，为光学元件提供刚性支撑，确保运动部件在高速运行时能够保持亚微米级的定位精度。两者协同工作，显著提高了光学机的动态性能和长期稳定性，满足半导体制造、精密测量等高精度工业场景的需求。...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

矿物铸造碳纤维光学机器的特点和优势

抗振动和稳定的形状: 矿物铸造件的高阻尼特性吸收振动，碳纤维几乎具有零热膨胀，两者共同确保光路在动态环境（例如高速加工和温度波动）下的亚微米精度。轻量且高强度: 碳纤维梁的强度重量比是钢的5倍以上，负载降低了40％，动态响应速度提高了30％，兼顾高速运动和刚性支撑。在整个温度范围内稳定: 在-20°C至50°C的宽温度范围内，材料协同工作以抑制热变形，避免传统金属框架中因温度漂移引起的精度损失。强大的环境适应性: 耐腐蚀，抗老化和抗电磁干扰，适用于高湿度，粉尘和无尘车间等复杂的工业场景，使用寿命提高了50％。高效节能: 轻量化结构降低了驱动能耗，热自补偿技术降低了校准频率，与传统方案相比，整体能效提高了25％以上。光学机器解决了传统金属框架的振动敏感性和热变形等痛点，成为高精度光学设备的核心载体，帮助半导体，医疗，航空航天等行业突破精密制造的极限。

技术参数
低
轴系	X-axis	Y-axis
电机型号	BZD80A-208	BZD80B-208
持续推力	260N	390N
峰值推力	1040N	1560N
持续电流	3.1A	3.8A
峰值电流	12.4A	15.2A
光束	碳纤维光束
刻度尺	榕树磁性刻度尺
框架	矿物集成机架
导轨	THK N级导轨
驱动器	中威星
有效行程	450mm	650mm
负载	10KG	X轴+10KG
最大速度	2m/s	2m/s
加速度	2G	2G
重复精度	±5μm	±5μm
定位精度	±10μm	±10μm
中
轴系	X-axis	Y-axis
电机型号	BZD80A-208	BZD80B-208
持续推力	260N	390N
峰值推力	1040N	1560N
持续电流	3.1A	3.8A
峰值电流	12.4A	15.2A
光束	碳纤维光束
刻度尺	雷尼绍刻度尺
框架	矿物集成机架
导轨	THK H级导轨
驱动器	高创新
有效行程	450mm	650mm
负载	10KG	X轴+10KG
最大速度	2m/s	2m/s
加速度	2G	2G
重复精度	±2μm	±2μm
定位精度	±5μm	±5μm
高配置
轴系	X-axis	Y1轴/Y2轴
电机型号	BZD80A-208	BZD80A-208
持续推力	260N	260N
峰值推力	1040N	1040N
持续电流	3.1A	3.1A
峰值电流	12.4A	12.4A
光束	碳纤维光束
刻度尺	雷尼绍刻度尺
框架	矿物集成机架
导轨	THK H级导轨
驱动器	高创新
有效行程	450mm	650mm
负载	10KG	X轴+10KG
最大速度	2m/s	2m/s
加速度	2G	2G
重复精度	±1μm	±1μm
定位精度	±2μm	±2μm

性能	单元	性能比较
		钢	铸铁	大理石	矿物铸件
阻尼系数		0.002	0.003		0.02～0.035
抗压强度	N/mm2	250～1200	600～1000	257.1	300～500
邵氏硬度	HS	35～45	42～47	70～72	55～61
抗拉强度	N/mm2	400～1600	150～380	7～20	55～80
热膨胀系数	10-6/℃	55	30～35	3.3～4.7	7.8～13.6
热导率	W/mk	50	50	1.95	1～3
比热容	Kj/(kgK)	0.49	0.45	0.7	0.7～1.25
弹性模量	kN/mm2	0.3	0.5～0.6	1.27～1.47	0.89～1.03
密度	g/mm3	7.85	7.15	2.6-3.01	2.3-2.5
泊松比		0.3	0.2～0.3	0.2～0.3	0.25～0.35
成本		中	高	中	低
