晶圆切割平台-JRFDM-X400-Y600

应用场景适用于晶圆划片、晶圆检测等多种半导体行业产品特点精密直线导轨超高直线度开放式结构、低侧向高度更好的几何性能和更高的承载能力结构特点 XY一体式设计直驱平台水平直线度小于 ±lum 具备集中注油、金属接地等辅助功能...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

平台型号	JRFDM-X400-Y600
轴向	X轴	Y 轴
有效行程	400mm	600 mm
重复定位精度	≤±1μm
补偿后定位精度	≤±1μm
水平直线度	≤±1μm (1.5μm/中间200行程内)	≤±1μm
垂直直线度	≤ ±1.5μm	≤±1.5μm
XY间垂直度	≤5μm
最高速度	1000mm/s	300mm/s
最大加速度	2G	0.5 G
负载	25kg
线长	拖链外3m
电机参数
冷却方式	自冷	水冷
持续推力	722.6 N	1159.3N
峰值推力	1610.5N
力常数±10%	153.0 N/Arms
反电势常数±10%	124.9 Vpeak/(m/s)
电机常数@25℃	58.2 N/Sqrt (W)
相间电阻 @25℃	4.6Q
相间电感±30%	116.0 mH
持续电流	4.8 Arms	8.2 Arms
峰值电流	14.4 Arms
持续热功率	204.9W	597.9 W
热耗散常数	2.8W/°℃	8.0 W/°℃

注释:以上测试数据在实验室环境下，测试点位于中心点上方25mm处，由线性放大器得出

产品特点 / Product FEATURES

应用场景

适用于晶圆划片、晶圆检测等多种半导体行业

产品特点

精密直线导轨

超高直线度

开放式结构、低侧向高度

更好的几何性能和更高的承载能力

结构特点

XY一体式设计直驱平台

水平直线度小于 ±lum

具备集中注油、金属接地等辅助功能

定制化

可以根据客户需求配置、行程、负载、

特殊结构等进行评估定制

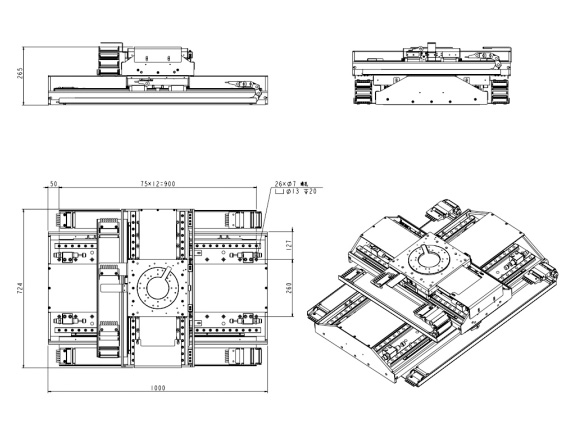

尺寸外观
