平面线轨式XY平台-Plane-XY

应用场景测量、晶圆检测、表面粗糙度检测、激光切割等需要纳米级定位精度的工业领域和科研项目产品特点开放式结构 XY 一体式设计直驱平台底轴双电机驱动动态性能出色更好的几何性能和更高的承载能力兼顾大行程、高精度、重负载、低侧向高度结构特点低侧面高度阿贝误差小平台结构紧凑，有较强的驱动能力下轴采用双电机驱动上下轴空载最大速度均可达到 2000mm/s 空载加速度可达 2g 电子分辨率 1nm 最小步进小于 20nm...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

平台型号	JRFLM-Plane-XY-150	JRFLM-Plane-XY-250	JRFLM-Plane-XY-350
有效行程	150 mmx150 mm	250 mmx250 mm	350mmx35 0mm
定位精度	±0.3um	±0.3 um	±0.3 um
双向重复定位精度	±0.15 um	±0.15 um	±0.15um
俯仰	7 arc sec	9 are sec	11 are sec
偏摆	7 arc sec	9 are sec	11 are sec
直线度	±1.5 um	±2um	±2.5 um
分辨率	1nm
最大加速度	2g
最大速度	2000mm/s
最大水平负载	45 KG	45 KG	45 KG
持续推力	上轴:153N下轴:306N
峰值推力	上轴:864N 下轴:1728 N
最小步进量	20nm
平台质量	30 KG	40 KG	50 KG
平台材质	铝
平均无故障时间	27000 Hours

注释:以上测试数据在实验室环境下，测试点位于中心点上方25mm处，由线性放大器得出

产品特点 / Product FEATURES

应用场景

测量、晶圆检测、表面粗糙度检测、激光切割等需要纳米级定位精度的工业领域和科研项目

产品特点

开放式结构

XY 一体式设计直驱平台

底轴双电机驱动

动态性能出色

更好的几何性能和更高的承载能力

兼顾大行程、高精度、重负载、低侧向高度

结构特点

低侧面高度

阿贝误差小

平台结构紧凑，有较强的驱动能力

下轴采用双电机驱动

上下轴空载最大速度均可达到 2000mm/s

空载加速度可达 2g 电子分辨率 1nm

最小步进小于 20nm

定制化

更大行程可接受定制

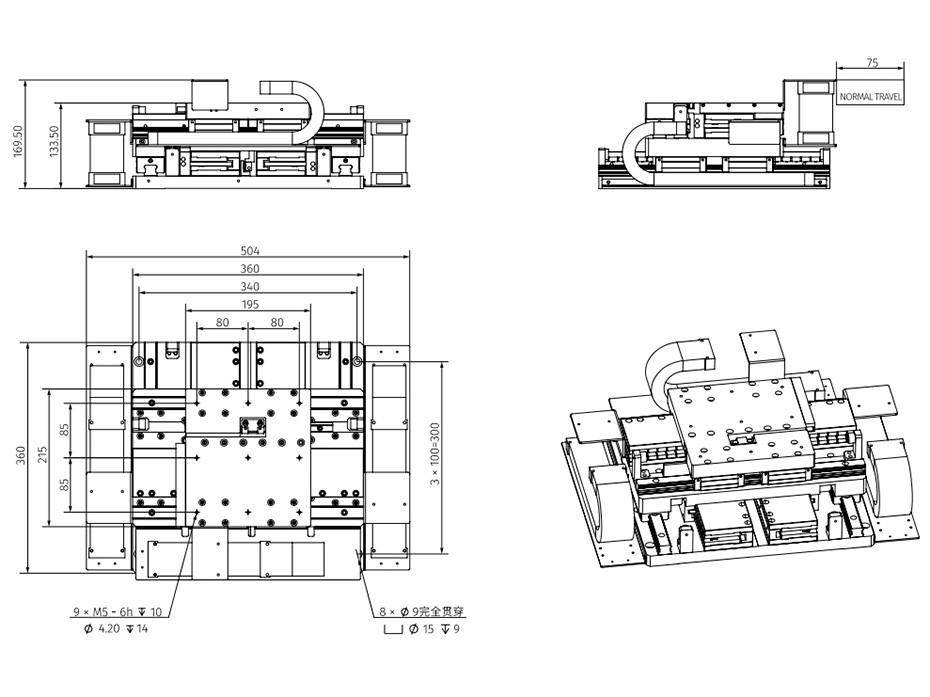

外形尺寸
