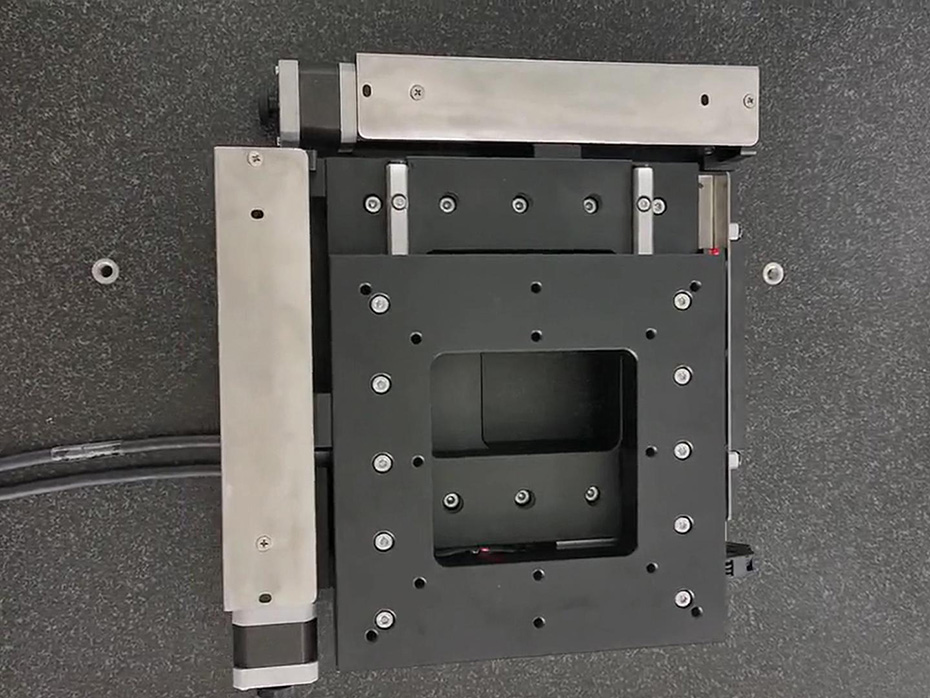

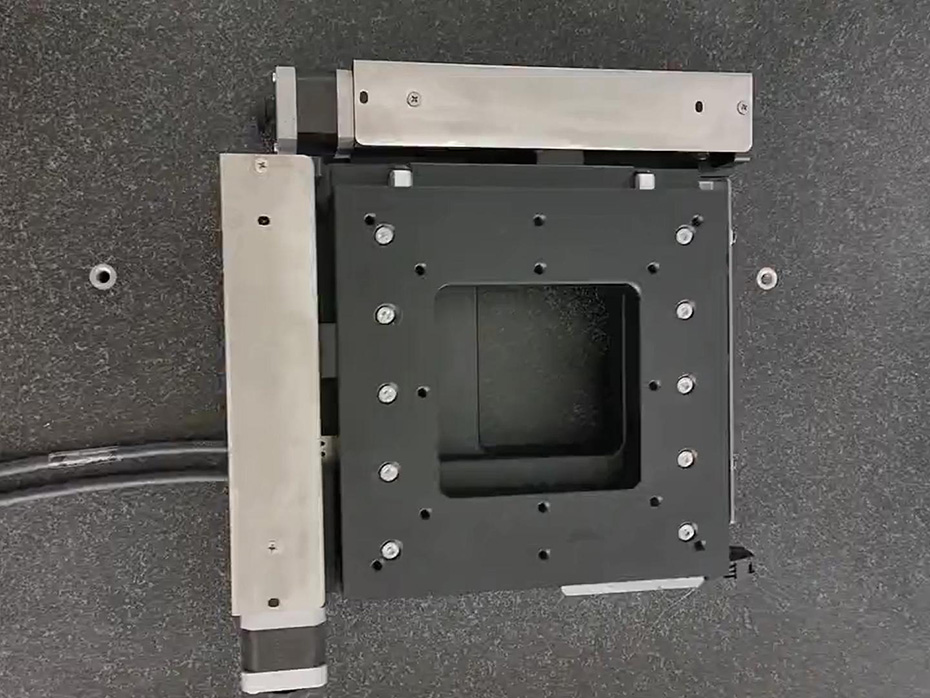

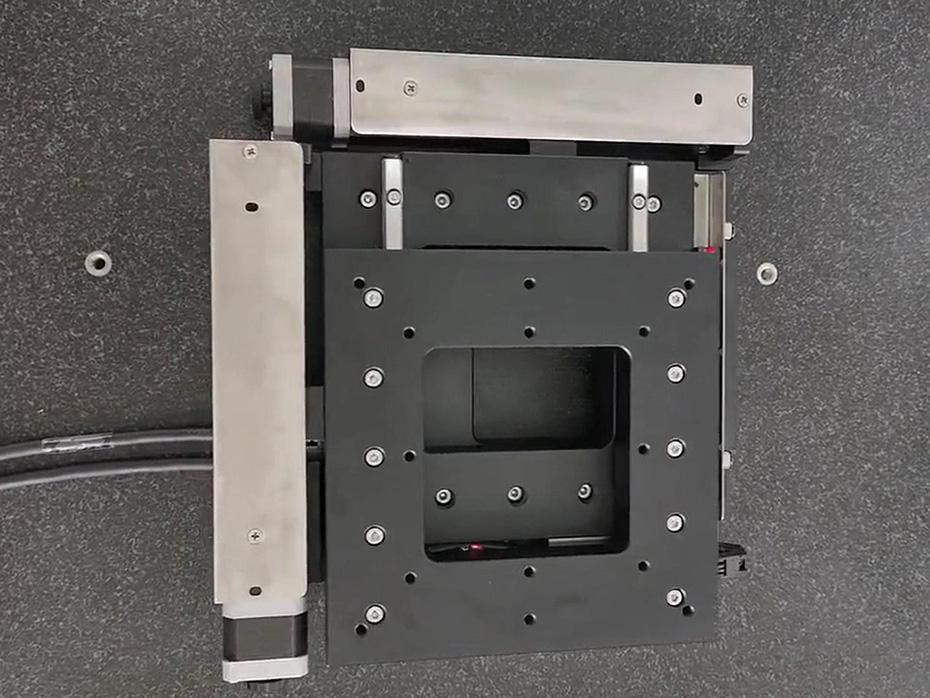

中空对位平台

中空对位平台特点和优势 ··采用叠层紧凑的中空外形结构 ·工作点位置降低，光栅反馈位置接近工作表面，在晶圆检测中至关重要，Y 轴采用双驱直线电机驱动 ·可提供大推力、速度 1m/s 和准确的定位...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

技术参数
负载	kg	30
行程	mm	X.340 Y.420
分辨率	um	0.5
定位精度	um	10
重复定位精度	um	±3
水平直线度	um	10
垂直直线度	um	10
安装方式		水平
速度	m/s	1
加速度	mm/s²	20
停止时间	s	0.09
编码器	PCS	2
光电开关	PCS	2
导轨	PCS	7
拖链	PCS	2
电机型号		BZD3-H55-3
持续推力	N	413
峰值推力	N	1113
持续电流	Arms	3.23
峰值电流	Arms	8.68
基体材质	铝
基体平面度	20 um

产品特点 / Product FEATURES

中空对位平台及其原理

平台和视觉CCD纠偏系统的连接，可以完成高精度的纠偏工作，是在工业自动化中的一个核心的技术。

在工业自动化的驱动发展，越多的客户需要能够生产出高品质的产品，这对为设备的加工要求的越严格，如手机盖板印刷定位、PCB印刷定位、触摸屏贴合等，以及其它一些高精度需求的产品生产中，为了能够满足其高精度对位要求，一般是在设备内置对位平台。

中空对位平台特点和优势

··采用叠层紧凑的中空外形结构

·工作点位置降低，光栅反馈位置接近工作表面，在晶圆检测中至关重要，Y 轴采用双驱直线电机驱动

·可提供大推力、速度 1m/s 和准确的定位

应用领域

该平台是带有中空结构的精密运动台，大尺寸通孔、高动态性能，对位平台广泛应用于光学测量仪器，晶圆对准，LCD面板检测，半导体处理，激光切割和钻孔，复合机等领域。

产品特性：

·叠层式布局

·紧凑型中空结构

·采用高精密直线导轨

·高动态性能，高精密

·Y 轴采用双驱直线电机驱动

·行程、尺寸、线缆可接受定制
